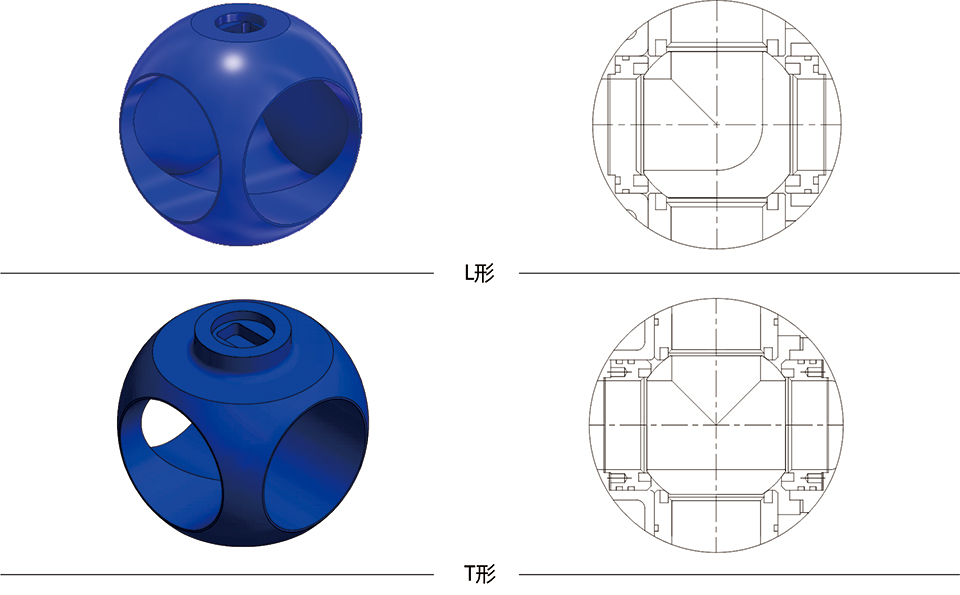

三通球阀有T形和L形。T形能使三条正交的管道相互联通和切断第三条通道,起分流、合流作用。L形三通球阀型只能连接相互正交的两条管道,不能同时保持第三条管道的相互连通,只起分配作用。
结构特点

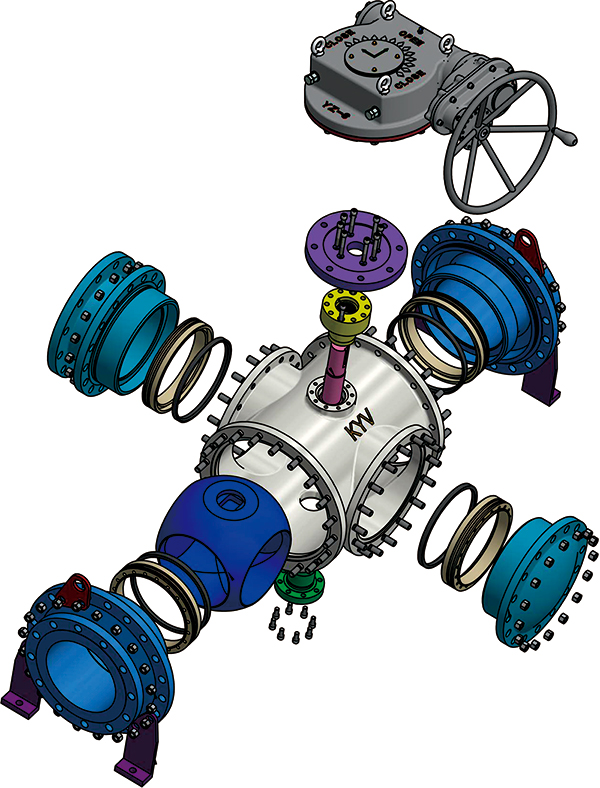

本公司三通球阀全部采用四面阀座结构,密封可靠,开关轻便。

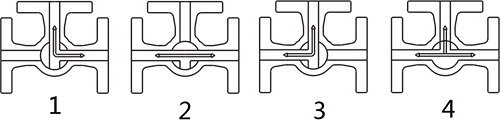

流向组合
T形三通可以实现四种流向中的任意两种或三种组合。两种组合实现90度驱动即可,三种组合需实现三个位置180度回转。
L三通只能实现两种流向的切换功能。驱动装置实现90 度回转即可。

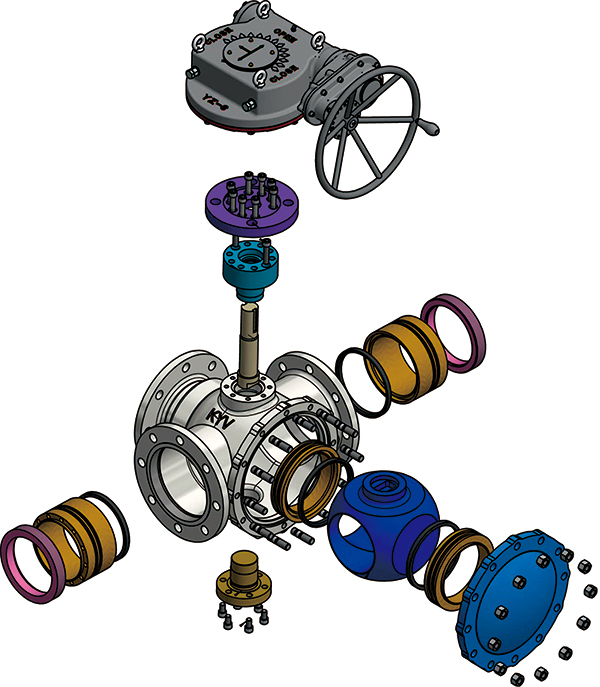

铸钢三通球阀结构
DN15-DN200(1/2"-8")

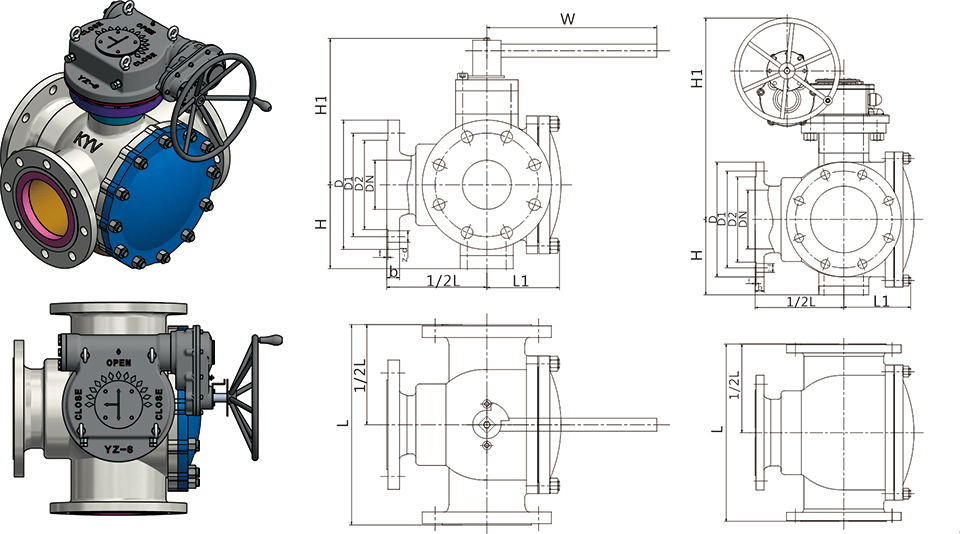

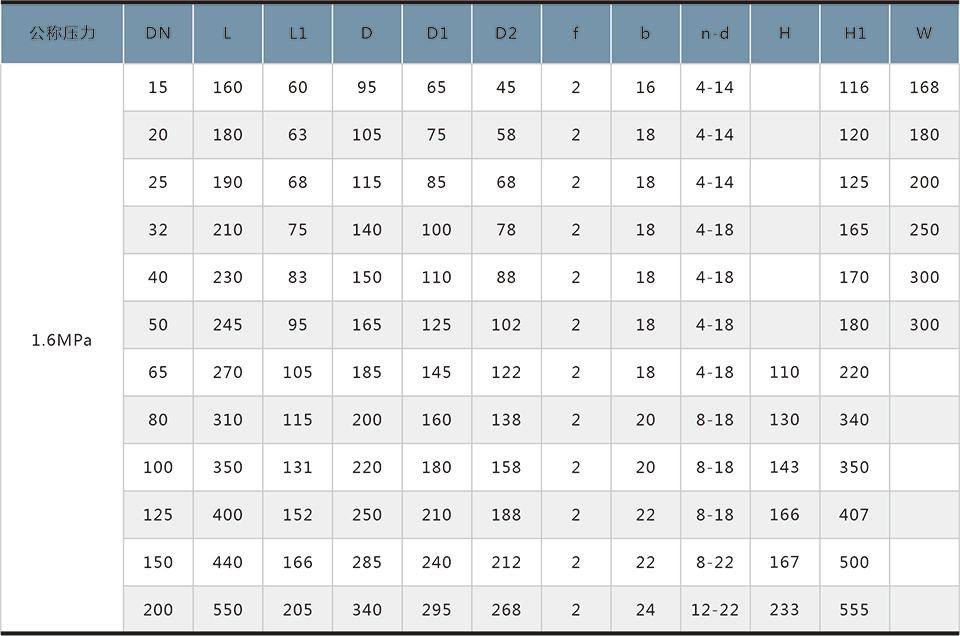

外形及连接尺寸

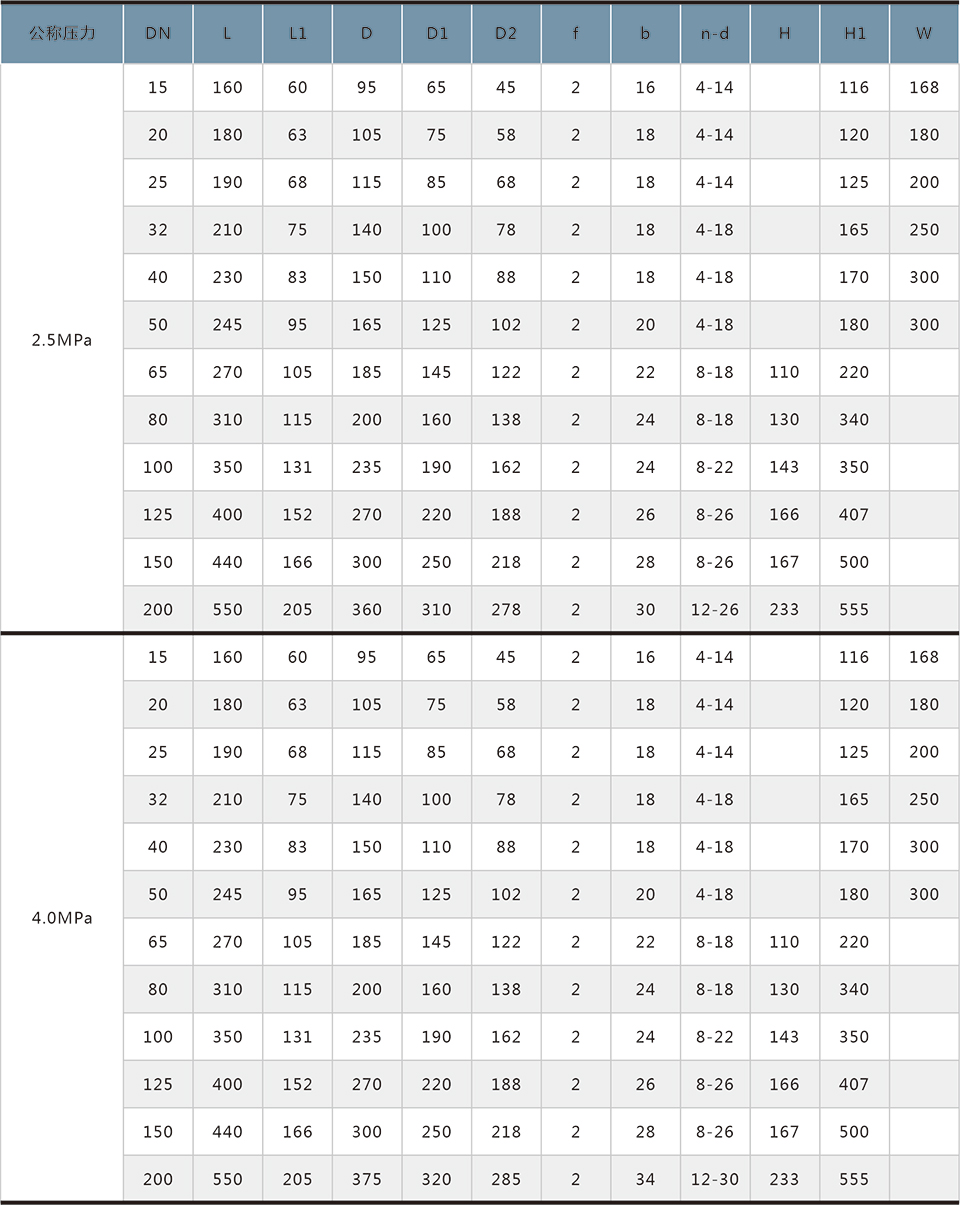

国标 HG20592-RF

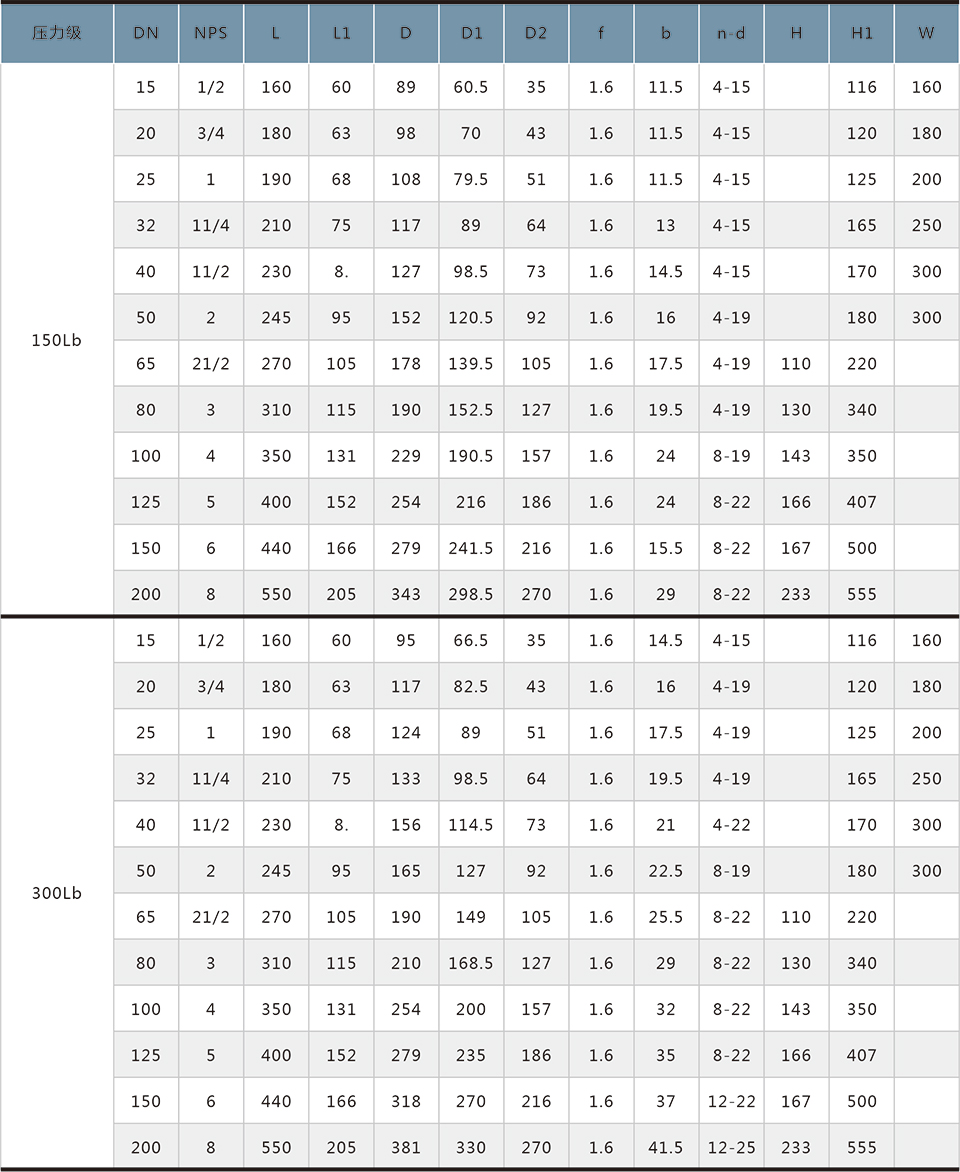

美标 ANSI B16.5-RF

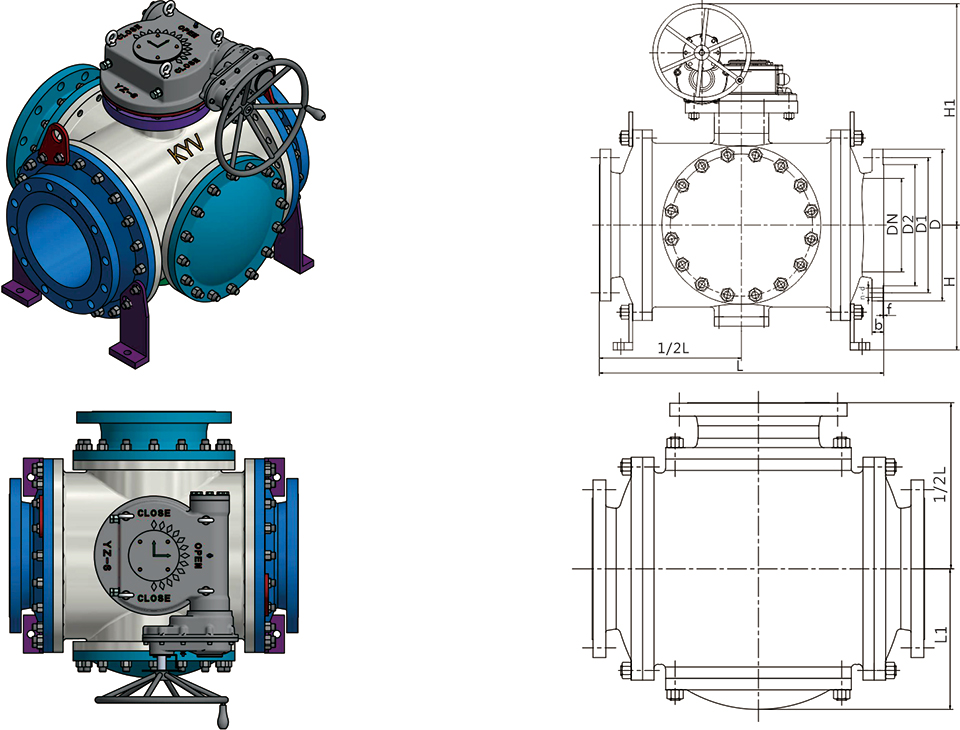

铸钢三通球阀结构
DN250-DN600(10"-24")
外形及连接尺寸

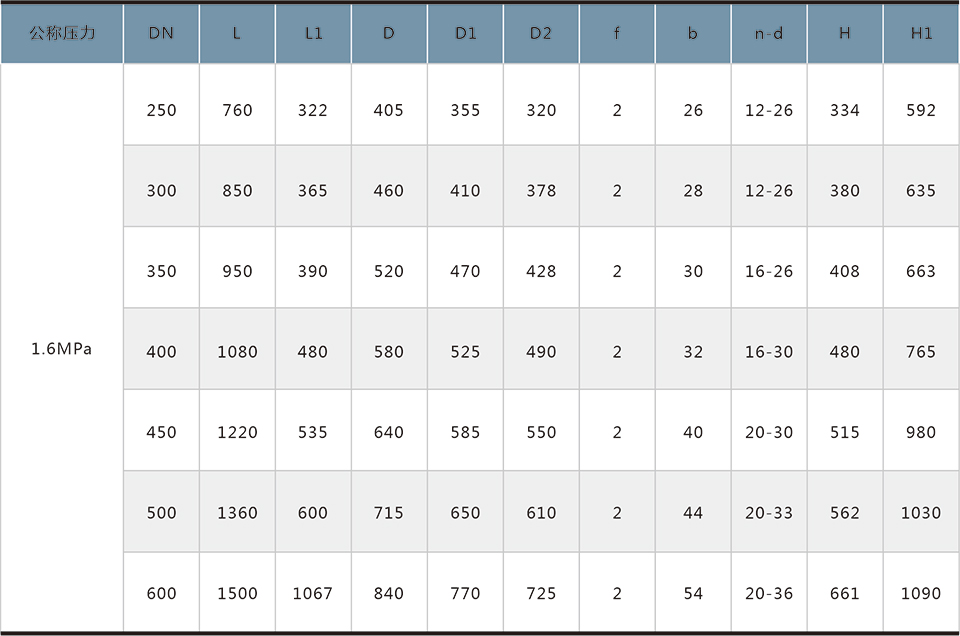

国标 HG20592-RF

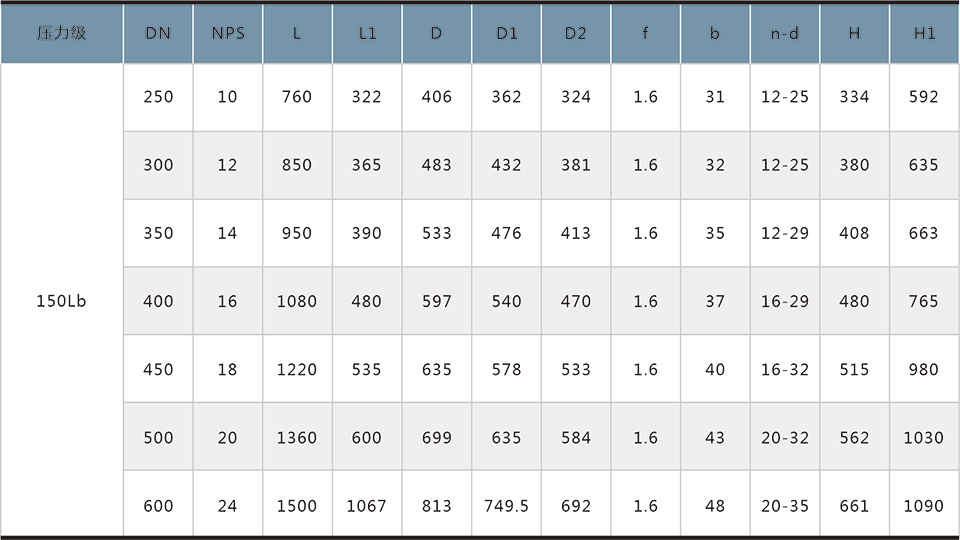

美标 ANSI B16.5-RF
